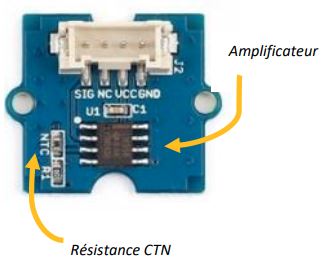

Il suffit d'alimenter ce capteur (CTN) et celui-ci fournit sur une broche une grandeur proportionnelle à la température mesurée.

Sa plage de mesure s’étend de -40°C à +125°C avec une précision de 1,5°C.

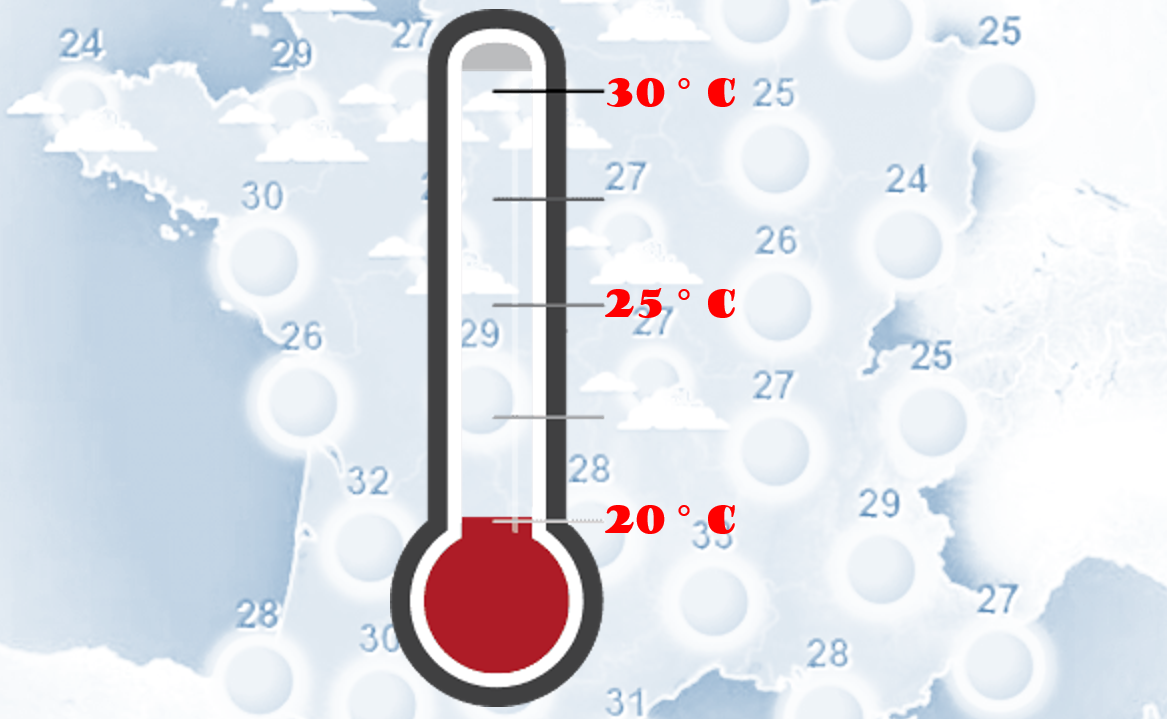

1 -Télécharger le fond d’écran.

2-Choisissez et redimensionnez un lutin « Grenouille ».

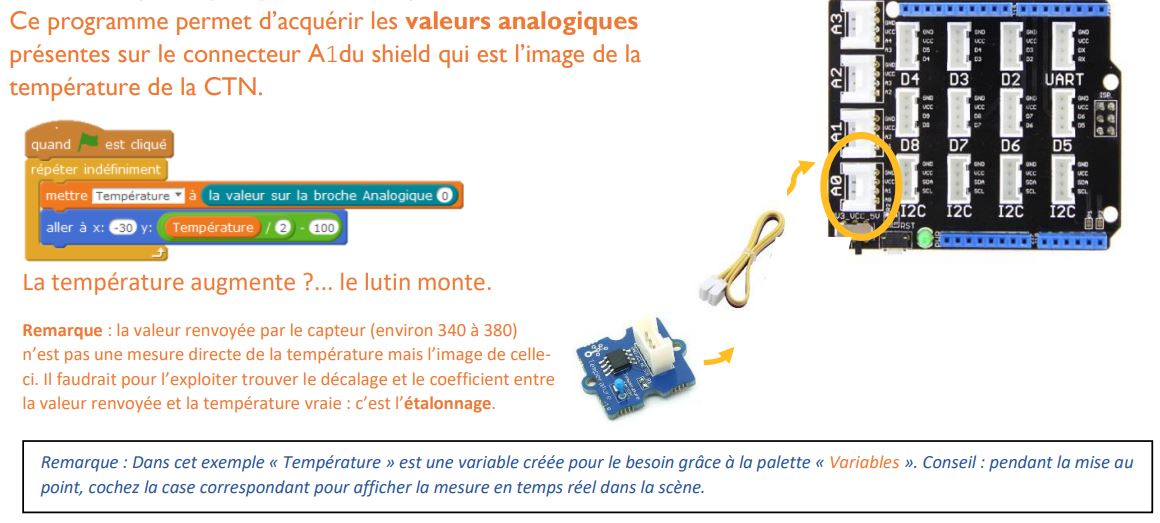

3- Trouvez le bon décalage horizontal (-30 dans l’exemple ci-dessus), vertical (-100 dans l’exemple ci-dessus) et le bon coefficient diviseur (2 dans l’exemple ci-dessus) pour que la grenouille évolue entre environ 25 et 30°C lorsque vous chauffez la CTN en plaçant votre doigt dessus.

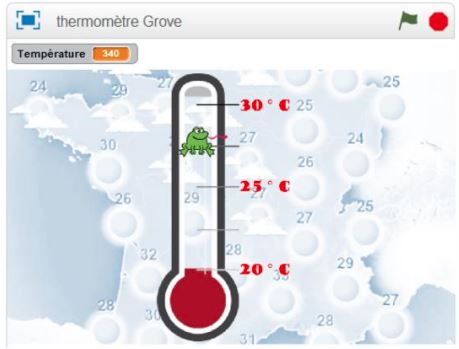

4- Affichez la scène en plein écran (icône bleue en haut à droite de la scène).

Remarque : la valeur renvoyée par le capteur (environ 340 à 380) n’est pas une mesure directe de la température mais l’image de celle-ci. Il faudrait pour l’exploiter trouver le décalage et le coefficient entre la valeur renvoyée et la température vraie : c’est l’étalonnage.

Vous venez de faire un thermomètre Arduino/mBlock !
