Variation de la lumière

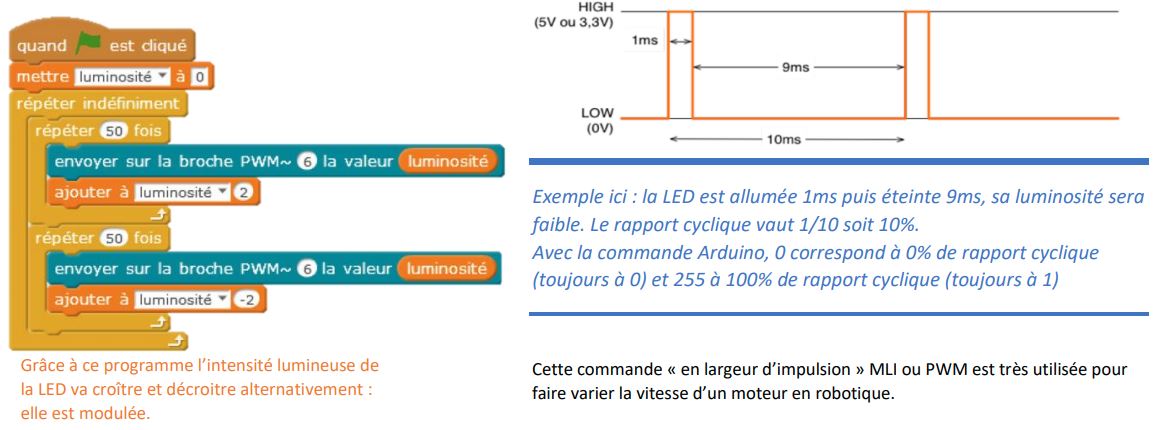

Nous pouvons faire varier la luminosité de la LED en l’allumant puis l’éteignant puis en l’allumant…suffisamment vite pour ne pas la voir scintiller. Plus le temps d’allumage sera grand face à celui d’extinction, plus la LED semblera lumineuse.

C’est ce que l’on appelle une commande par Modulation de Largeur d’Impulsion (MLI) ou PWM en anglais (Pulse Width Modulation). Une commande existe avec Arduino pour moduler les sorties numériques et les rendre ainsi « pseudo-analogiques ».

Branchement :

Attention : toutes les broches ne sont pas PWM, seules les broches 3, 5, 6, 9, 10 et 11 le permettent.
